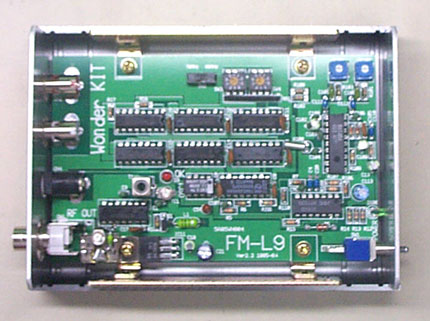

中身の様子

アンテナコネクタ等、すべての部品が基板上にのっています。
周波数を変えるときはＳＷのほかにトリマ−の調整をしてロックさせます。
回路の構成上ロック範囲が比較的狭くなっています。

主な仕様

電源 標準9V（9〜16V）
電流 150mA
周波数制御方式 PLL
周波数安定度 水晶と同等
送信可能距離 100m

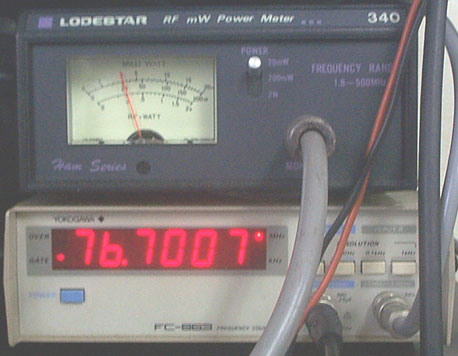

出力と送信周波数（76.7MHｚ設定時)

出力レベルは3mwでした。

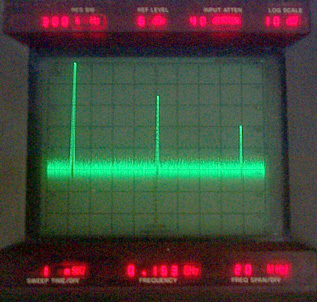

高調波レベル

高調波は第２次高調波は基本波より−１４ｄＢｍ
第３次高調波は−３０ｄＢｍでした。
