アンテナパワ−デバイダ
アンテナを２本使いたいときやアンプの合成にもつかえます。

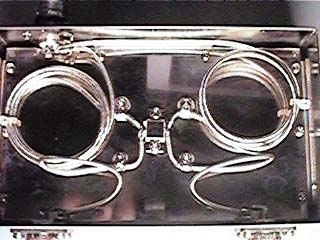

ここではλ/4のセミフレキと１００オ−ムの高周波抵抗をつかっています。
市販の同軸ケ−ブルで作るには、λ/4×0.67の７５オ−ムのケ−ブルを２本使用します。

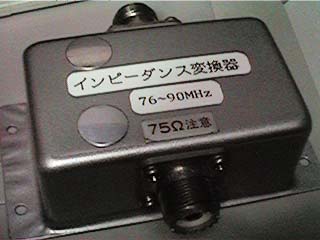

インピ−ダンス変換器は５０オ−ムの出力を、７５オ−ムのＦＭ受信アンテナにつなぐときにしようします。
ＦＭ受信アンテナを送信アンテナとして使用するときにひつようです
ＦＭ受信アンテナは内部にコアを使ったバランがはいっています。
したがって入力出来るパワ−はコアの発熱などによりきまります。

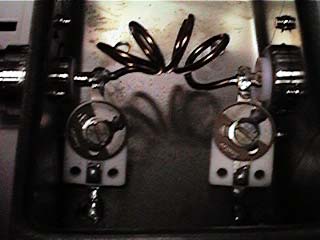

回路構成はコイル１つとトリマ−２個の、極めて簡単なものです。
π型フィルタのようですが、これはインピ−ダンス変換にも役立ちます。
アンプの入力にも使います。
