Ｔ型フィルタ
Ｔ型フィルタ計算方法
定Ｋ型ロ−パスフィルタ（π型フィルタ）
バンドパスフィルタ
オ−ディオフィルタ

Ｔ型フィルタ

２つのトロイダルコアとトリマ−で構成される、非常に簡単なものです。

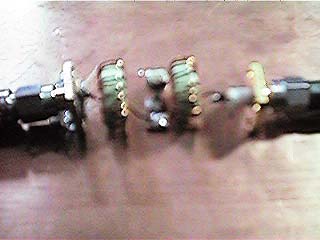

Ｔ型フィルタ

コアはT-50-12を使用しました。0.5mmのエナメル線を１７回巻きます。トリマ−は10Pです。

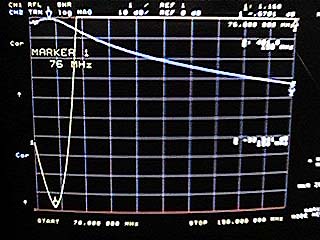

Ｔ型フィルタの周波数特性

やはり減衰量の方は少ないようです。76MHzの2倍の150MHz付近で30dB程度となっています。黄色のラインはVSWRで、青の方が周波数特性を表しています。
76MHzではVSWRは1.1以下になっています。

Ｔ型フィルタ計算方法

L=(QL・Zo)/2πf {H}
C=1/(π・f・QL・Zo) {F}
QLは3〜10に選ぶ

例えば周波数76.7MHzの場合
QL=5とすると
L=0.518uH
C=16.6pF

トロイダルコアT-50-12を使うとすると、巻き数は次のようになります。
N=100・SQR(L2/L1）
L1=100回当たりのインダクタンス
L2=希望するインダクタンス

T-50-12のL1（100回当たりのインダクタンス）は18uH
今回は0.518uHを求めたいわけですから
N=100・SQR(0.518/18)=16.96回すなわち17回巻きとなります。

π型フィルタ

L=Zo/(2πf)
C=1/(2πf・Zo)
以上の式で計算出来ます。

周波数76.7MHzの場合
L=0.1uH
C=41.5pF
下記の表よりＭ−４５Ｔあたりを使用すればよいことになります。

東光のＲＦコイル
品名色中心周波数同調範囲Ｑｕ
同調容量Ｌ
Ｍ−１５Ｔ茶１００ＭＨｚ６８±４．１ｐＦ０．０３５uH１５０
Ｍ−２５Ｔ赤１００ＭＨｚ３８±２．７ｐＦ０．０５６uH１５０
Ｍ−３５Ｔ橙１００ＭＨｚ２２±２．７ｐＦ０．０８３uH１５０
Ｍ−４５Ｔ黄１００ＭＨｚ１４±０．６ｐＦ０．１２uH１５０
Ｍ−５５Ｔ緑１００ＭＨｚ１１．５±０．５ｐＦ０．１４uH１５０
Ｍ−６５Ｔ青５８ＭＨｚ２６±０．８ｐＦ０．１７uH１５０
Ｍ−７５Ｔ紫５８ＭＨｚ２１．８±０．９ｐＦ０．２０uH１５０
Ｍ−８５Ｔｐ．ｐ原色５８ＭＨｚ１８±０．４ｐＦ０．２４uH１５０

ＦＭ帯用のロ−パスフィルタを作ってみました。
通過周波数７６〜９０ＭＨｚです。
減衰周波数は２倍の１５２〜１８０ＭＨｚとします。


ＦＭ帯ロ−パスフィルタ。π型３段。コンデンサはすべて４３Ｐ。
コイルは４５Ｔを使用。Ｍ４５Ｔのコアはぬいてしまう。

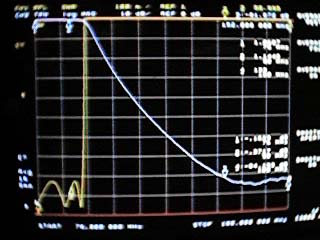

ＦＭ帯ロ−パスフィ７６ＭＨｚで0.1ｄＢ、９０ＭＨｚで0.2ｄＢ
１５２ＭＨｚで４８ｄＢ、１８０ＭＨｚで６３ｄＢ。
ＶＳＷＲは帯域内で1.2以下となった。

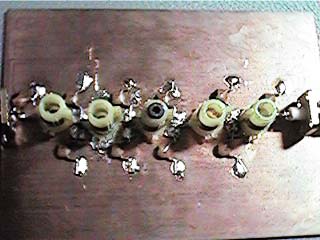

ＦＭ帯ロ−パスフィルタ。π型５段。コンデンサはすべて４３Ｐ。
コイルは４５Ｔを使用。真ん中のコアはＶＳＷＲ調整のためいれた。


ＦＭ帯ロ−パスフィ７６ＭＨｚで0.2ｄＢ、９０ＭＨｚで0.4ｄＢ
１５２ＭＨｚで８０ｄＢ、１８０ＭＨｚで８１ｄＢ。
ＶＳＷＲは帯域内で1.2以下となった。

このぐらいの減衰量だと各コイル間の結合も関係してくるので、コイルの間はシ−ルド板で遮断した方が効果がでる。

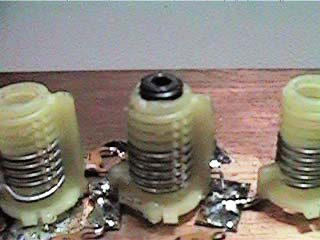

真ん中のコアの位置

バンドパスフィルタ

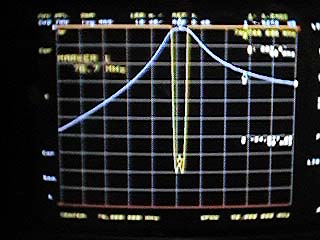

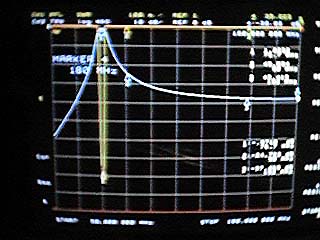

バンドパスフィルタの特性です。

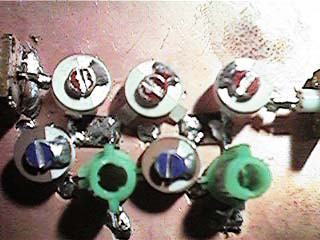

トリマ−の赤は８Ｐ、青は２０Ｐです。コイルのＱが低いので減衰量は２ｆで３８ｄＢとなりました。
またこの影響で、挿入損失も多めで１ｄＢあります。
送信用より中継局の受信用に使用するといいかもしれません。


中心周波数76.7MHz、挿入損失1dB、90MHzでの減数量は25dB


2fでの減数量は約40dB。


コアは抜いてしまう。赤の真ん中のトリマ−を小さい値にすると減衰は増えるが、ロスも増える･････

オ−ディオフィルタ

ＦＭの伝送周波数帯域は３０Ｈｚ〜１５ＫＨｚです。しかしＣＤなどは２０ＫＨｚあたりまでの音声が含まれています。
１５ＫＨｚ以上の信号が入ると、パイロット信号を妨害することになり有害です。
このフィルタ−は８次チェビシェフロ−パスフィルタで１６ＫＨｚ以上の信号をカットします。通過域でのリップルは±１ｄＢです。


19KHzでの減数量は35dB。

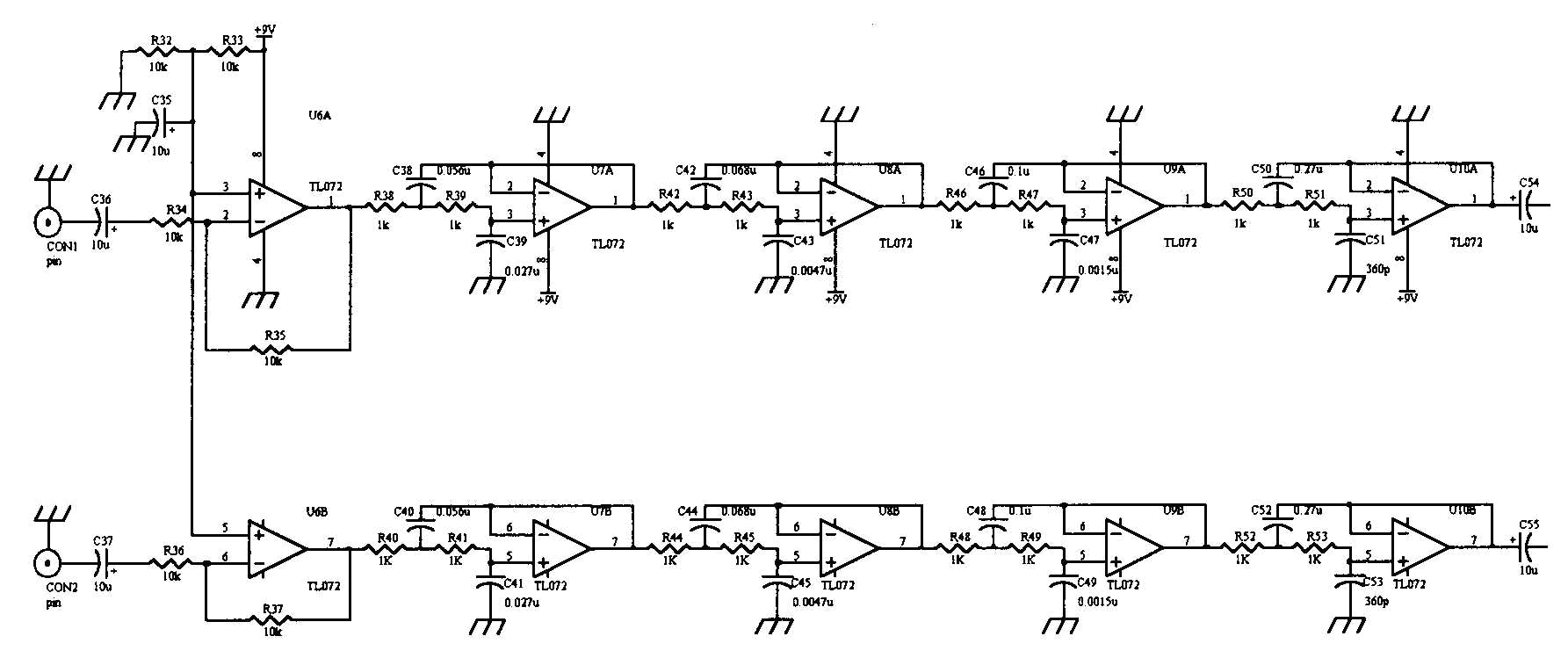

回路図
