最高のＦＭ送信機を作ろう！

　ステレオ変調は和差方式と時分割方式がありますが、時分割方式（３８ＫＨｚでＬとＲをスイッチングする）を使用することにします。
市販のＩＣではＪＲＣのＮＪＭ２０３５Ｄとロ－ムのＢＡ１４０４が存在します。
ステレオ変調器で大切なのは、セパレ－ション（分離度）とキャリアもれです。
セパレ－ションが悪いとステレオの立体感がなくなります。つまり右と左が混ざってしまうことになります。
キャリア漏れとは、スイッチングしたときに発生する、ＬとＲの電位差です。
この電位差が無信号時にノイズとなってあらわれます。
今回はロ－ムのＩＣを使います。ロ－ムの方がセパレ－ションが5dB程良いようです。
このＩＣは発信変調部も備えてありますが、ステレオ変調部だけを使用します。

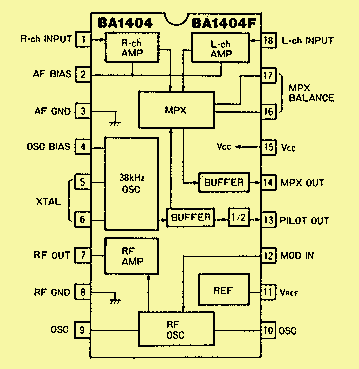

BA1404のブロック図

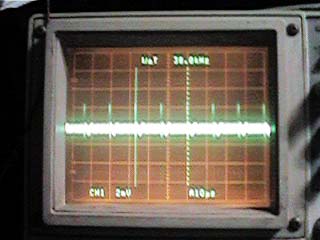

キャリア漏れ（ＭＰＸ－ＢＡＬＡＮＣＥ）、未調整時の１４番ピンの出力。

キャリア漏れ

キャリア漏れ調整後

ステレオ放送とモノラル放送を区別するために、パイロット信号（１９ＫＨｚ）といわれる、識別信号を送信します。
この信号は１３番ピン（ＰＩＲＯＴ－ＯＵＴ）から出力されています。
しかし、矩形波なのでこのまま変調すると、多くの高調波（スプリアス）を含んだままとなってしまい、セパレションの悪化を招きます。
そこで１９ＫＨｚのバンドパスフィルタを通すことにします。

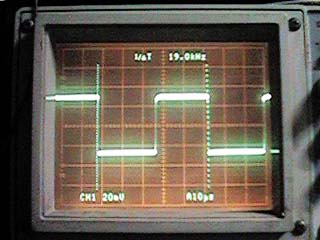

１３番ピン（ＰＩＲＯＴ－ＯＵＴ）の信号

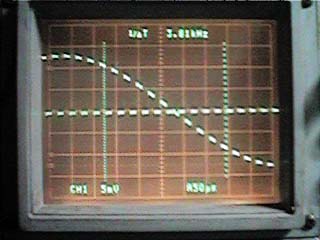

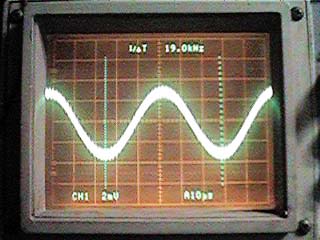

１９ＫＨｚのバンドパスフィルタを通した信号

１４番ピン（ＭＰＸ－ＯＵＴ）からの出力信号は、多くの高調波を含んでいます。
そこでロ－パスフィルタを通すことにします。

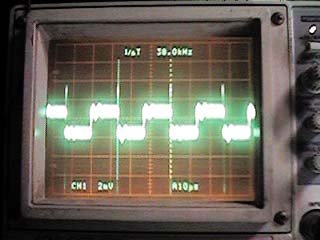

１４番ピン（ＭＰＸ－ＯＵＴ）からの出力信号

ロ－パスフィルタを通した信号

この２つの信号はミックスされ、コンポジット信号になります。

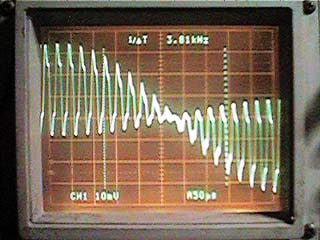

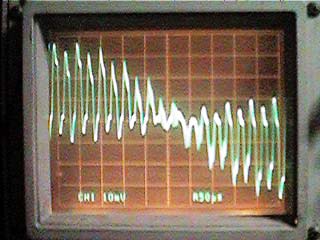

コンポジット信号。とび出ているのが、パイロット信号

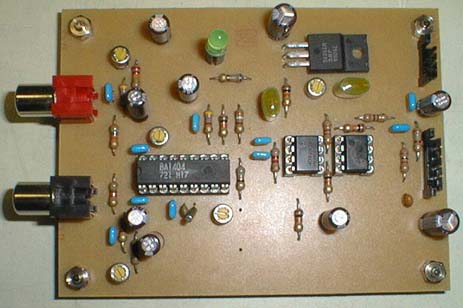

できあがったステレオ変調基板

２．ＶＣＯ

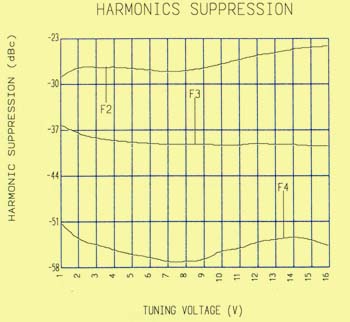

　ＶＣＯで大事なのは、変調をかけたときに問題となる直線性、位相ノイズでしょう。今回は、均一で深い変調がかけられるよう、直線性にこだわってみました。次に今回使用したＶＣＯの特性を示します。

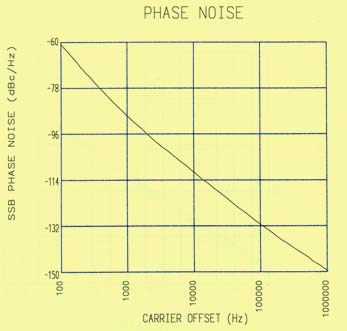

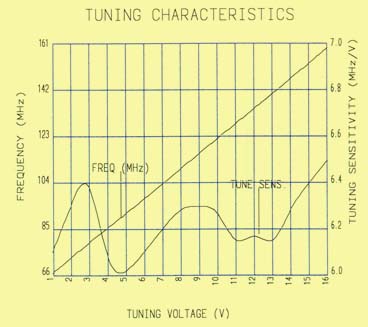

ＶＣＯの直線性、Δｆ＝6.2MHzこの値は後でＰＬＬの計算に使用します。

発信周波数範囲　　　：76.0～89.9MHz
比較周波数　　　　　：25KHz
セットリングタイム　：350ms10％のオーバーシュート
最大オーバーシュート：20％
素子の決定

1.f･REF=0.025MHz
2.N･MAX=89.9/0.025=3596
N･MIN=76.0/0.025=3040
3.ラグリ－ドフィルタ使用時のインデンシャル応答特性よりダンピングファクタを0.8とすれば、オ－バ－シュ－トが20%いかになる。
4.ωts=3.5で過渡応答性が10%以下になる。350mSのセットリングタイムを得るためには
5.VCO(Kυ=2･π･6.2･1000000rad/s/υ)に、位相比較器(Kφ=0.4V/rad)を使用、C=100μFとすると

アンプはパワ－アンプの章で書いたアンプを使用します。
図4-1

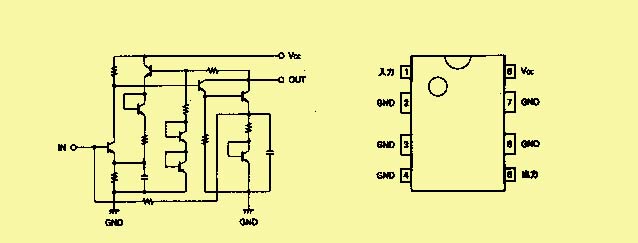

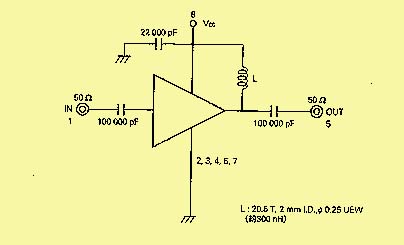

図4-1は等価回路とPIN配置図です。 uPC1677Cは中出力のシリコン・モノリシックICです。
１GHzで+17dBm出力ガ可能です。

図4-2

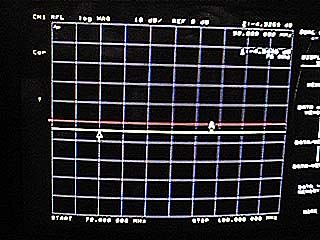

接続はLとCのみである。(図4-2)たったこれだけで、今までの回路と同様な出力が得られてします。プリドライブどしてはもってこいのICでしょう｡図4-2より100MHzでは+3dB入力時20dBmの出力が得られます。
このICは5V動作で、簡単に100mWが得られるため、非常に便利です。
しかしこのICの特徴として、入力側のリタ－ンロスが非常によい（30dB以上）が、出力側が悪いので(5dB)対策が必要かもしれない。

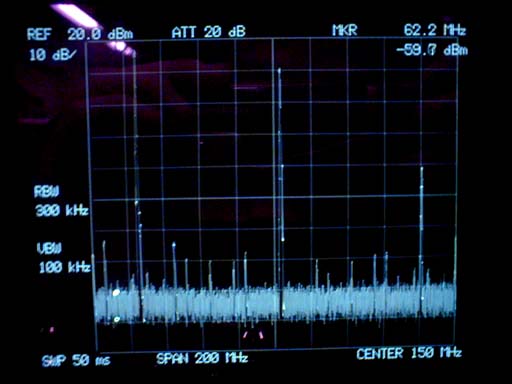

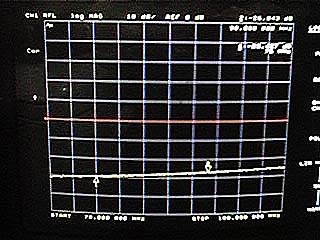

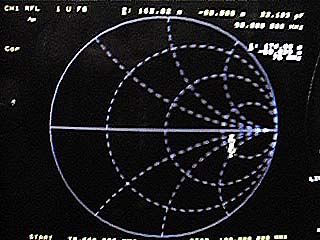

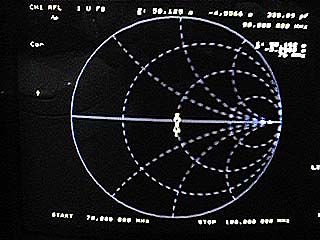

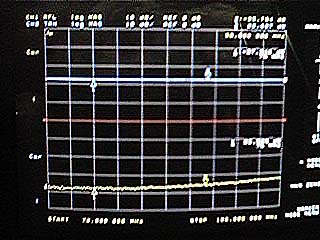

利得(22dB)とリタ－ンロス(33dB　VSWRにして1.05程度)
