なかなかメ−カ−製のトランスミッタがない今日この頃、
皆さんも気になる日高製のトランスミッタです。

構成はステレオ変調がNJM2035D、PLLがMC145163P、ル−プフィルタにLM358、
プリスケ−ラはuPB587、ファイナルアンプはuPC1658です。
詳細はプリスケ−ラにて1/4分周してMC145463で1/760〜1/900分周して25KHzにします。
基準の水晶は12.8MHzでこれをMC145463で1/512分周し比較周波数25KHzを作ってます。
比較はΦR、ΦVを使いLM358で能動位相遅れフィルタ（ル−プフィルタ）を形成してます。
パイロット信号とMPXフィルタはコイル（L、C）によるものです。
終段のアンプはuPC1658による、広帯域アンプです。
フィルタはπ型に極を入れてチェビチェフにしてます。
おもちゃを脱した業務用仕様になっていますが、
入力に15KHｚのフィルタがなく、高域で歪み（パイロットとの干渉）ます。
またNJM2035を使っているためセパレ−ションがとれません。
値上がりしたようですが、これはMC145163PやuPB587が廃品になったためと思われます。
部品の供給が断たれているため、この製品にも限りがあるでしょう。

中身の様子

全体的にコンパクトに仕上がっています。
これといって特殊な部分はないようです。
基本に忠実に作られています。

主な仕様

電源 標準12V（10〜15V）
電流 95mA
周波数制御方式 PLL
周波数安定度 ±10ppm以内
高調波歪 -40dBc以下
ステレオセパレ−ション　30dB
周波数特性　40Hz〜12000Hz

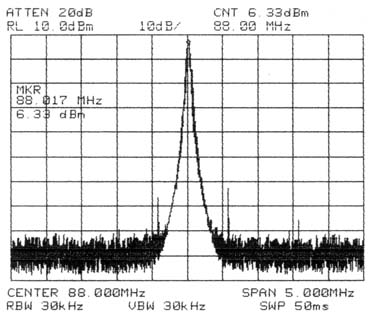

出力と送信周波数（88.0MHｚ設定時)

出力レベルは+6dBm（約4mW）でした。
近傍に少々スプリアスが見られます。

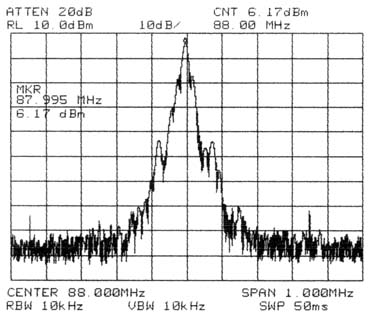

高調波レベル

高調波は-48dBcぐらいです。
出力に有極フィルタが入っているのでなかなかいい感じ。

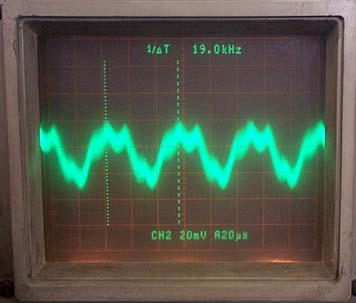

変調波形（19KHｚ）

無変調時（パイロット信号のみ）です。
ちょっと非対称ですかね。

パイロット信号のデビエ−ション

8.5KHｚ振れてます。
規格は7.5KHｚ。

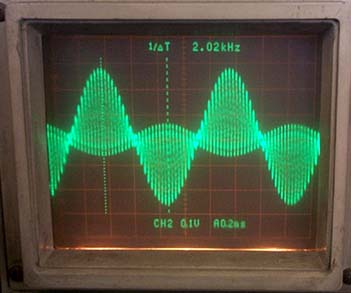

MPX信号の波形（右チャン2KHｚ）

MPXフィルタが入っています。
しかしながらセパレ−ションはいまいち

パイロット信号の波形

19KHｚのフィルタが入っているのですが･･･
パイロットフィルタのすぐ後ではいいのですがop-ampの出力では歪んでます。

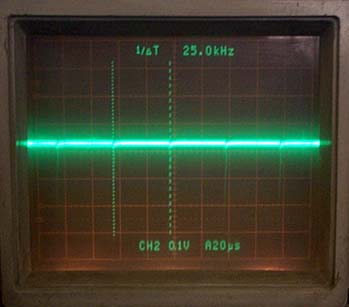

比較信号の様子

この写真からもわかるように、位相比較は25KHｚでやっています。
これはいい感じです。
