SbS パワーアンプ部
2010/6/14
-

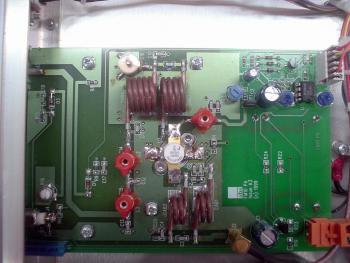

アンプはFETでバイアス調整VRがみえます。
Lをセミリジットでつくっていますね
出力はパイ型2段、方結を通って出力されています。
方結で進行波と反射波がとりだされLM358のDCアンプにはいっています。
パワー調整用VRがありスイッチングレギュレータのようなユニットに入っています
これでドレイン電圧を変えているものと思います。
全体はコンパクトにまとまっていますが、フィルタはもう1段はほしいかな。
Lをセミリジットでつくっていますね
出力はパイ型2段、方結を通って出力されています。
方結で進行波と反射波がとりだされLM358のDCアンプにはいっています。
パワー調整用VRがありスイッチングレギュレータのようなユニットに入っています
これでドレイン電圧を変えているものと思います。
全体はコンパクトにまとまっていますが、フィルタはもう1段はほしいかな。
— posted by Misty at 09:11 am
Comment [0]
TrackBack [0]
SbS FM モジュール
2010/6/11
カテゴリー »
-

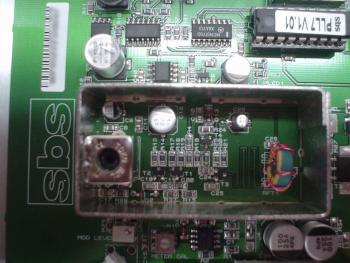

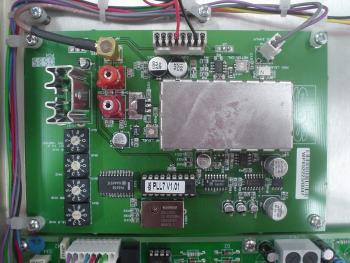

今日はFM発振部を解剖してみましょう。
シールドケースの中にディスクリで発振回路とバリキャップがいました
PICでシリアル入力のPLLにデータを送り込んでいます
ループフィルタはトランジスタ１石ですね
出力はRFトランジスタ１石で+30dBm程度でそうです
今回のデモのはこの発振部分が壊れているのです
だいたい部品を見れば予想はつきます
なお、基準発振は12.8MHｚでした
シールドケースの中にディスクリで発振回路とバリキャップがいました
PICでシリアル入力のPLLにデータを送り込んでいます
ループフィルタはトランジスタ１石ですね
出力はRFトランジスタ１石で+30dBm程度でそうです
今回のデモのはこの発振部分が壊れているのです
だいたい部品を見れば予想はつきます
なお、基準発振は12.8MHｚでした
— posted by Misty at 10:17 am
Comment [1]
TrackBack [0]
SbSの送信機
2010/6/10
カテゴリー »
-

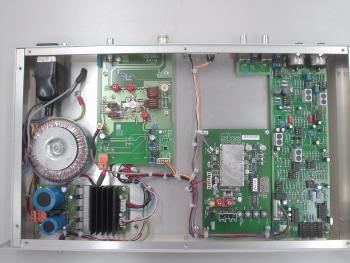

SBSの送信機を入手しました。
さっそく中をみてみると・・・案外シンプル、MPXは4066によるスイッチングだ。うーん。スカスカじゃないか。これで10Wだ。
コミュニティーや中継局で使われていますが、いいのかなあ・・・・
さっそく中をみてみると・・・案外シンプル、MPXは4066によるスイッチングだ。うーん。スカスカじゃないか。これで10Wだ。
コミュニティーや中継局で使われていますが、いいのかなあ・・・・
