フロントパネル
リアパネル
MPX部はディスクリ−ト部品にて構成、S/N、ダイナミックレンジ、プリエン、セパレ−ションなどワンチップICでは実現できないハイスペック。
高周波部は新開発PLL+マイコンコントロ−ルにて構成、液晶表示で周波数や周波数ロック表示します。
MPX部と高周波部はリアパネルのUリンクで切り離せます。
SCA ＩＮに多重変調器出力をインプットでき、文字多重放送にも使用できます。
ＲＥＭＯＴＥ端子にて外部から周波数設定やＬＯＣＫ検出が可能（別売ソフト）。
これだけですぐに高音質なミニＦＭが開局できます
ＡＣ電源、簡易ロットアンテナ、専用ケ−ス付、出力連続可変可能（0.5mW〜50mW)
写真は別売りモ−ビルＡＮＴとミニＦＭ送信器（MST-S5050/V）
送信機スペック
送信周波数範囲 70〜99.9MHｚ（add opt.sw 〜120MHｚ） 周波数特性 30Hz〜15KHｚ オ−ディオ入力レベル +4dB（10KΩアンバラ、ピンジャック） オ−ディオフィルタ歪み率 0.009% at 1KHz オ−ディオフィルタ S/N 93dB at 1KHz +4dB入力 * ステレオＭＰＸ歪み率 0.2% at 1KHz +4dB L,R-ch入力 * ステレオセパレ−ション 40dB以上 キャリアリ−ク 0.5kHz（変調度） ＡＭ雑音 0.08％ 変調歪み 0.3％ at 1KHz 30Hz〜15KHz帯域 50uS 出力 17dBm 出力可変範囲 0〜-20dB連続（0.5mW〜50mW） 高調波レベル 50dBc以上 アンテナコネクタ BNC-J パワ−サプライ AC100V10W 付属品 BNC形ロットアンテナ *C-MESSAGE
指定周波数にて完全調整いたします。
使用測定器
- モジュレ−ションアナライザ−（HP9801B)
- オ−ディオアナライザ−（HP8903B)
- スペクトラムアナライザ−（HP8563A)
- ネットワ−クアナライザ−（HP8752A)
主な納入先(法人）
Dish Graphics
ミニＦＭ局の納入先はリンクペ−ジに掲載
学校関係
東洋大学工学部
大東文化大学
鹿児島大学
札幌国際大学
琉球大学
海外ユ−ザ−（国名）
台湾
アメリカ
パラオ
送信器の内容
最高の送信機を作ろうで紹介した送信機とステレオ変調器が1枚の基板になって、
さらにオディオ・ＦＭ用ロ−パスフィルタが加わった究極のＦＭ送信機ができました。
カタログもダウンロ−ド出来ます。
特徴
使用部品へのこだわり
105℃アルミ電解コンデンサ使用
オ−ディオフィルタ等にスチロ−ルコンデンサ使用
調整ボリュ−ムはすべてサ−メットトリマ−を使用
オ−ディオフィルタ

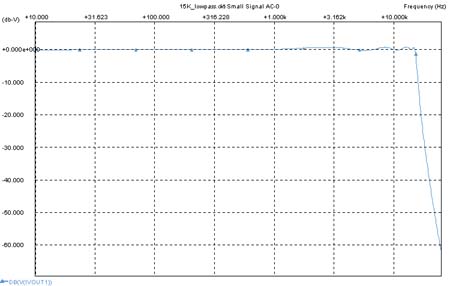

他にはないMST-S5050/Vだけの１５ＫＨｚ８次チェビシェフロ−パスフィタ。
FM帯域外の成分をカットしてパイロット信号との干渉をふせぎます。
19KHzでの減数量は35dB。
１９ＫＨｚパイロットフィルタ
パイロット信号の歪を取り除きます。
フィルタをとおす前の信号
１９ＫＨｚのバンドパスフィルタを通した信号
５３ＫＨｚＭＰＸロ−パスフィルタ
MPX信号の高調波成分を取り除きます。
MPXスイッチング出力信号
ロ−パスフィルタを通した信号
１００ＭＨｚπ型3段ロ−パスフィルタ
FM帯以外の高調波成分をカットしクリ−ンな電波にします。

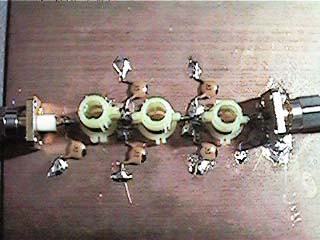

ＦＭ帯ロ−パスフィルタπ型３段単体。

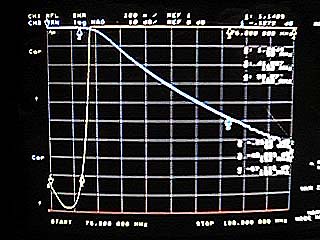

ＦＭ帯ロ−パスフィルタ７６ＭＨｚで0.1ｄＢ、９０ＭＨｚで0.2ｄＢ
１５２ＭＨｚで４８ｄＢ、１８０ＭＨｚで６３ｄＢ。
ＶＳＷＲは帯域内で1.2以下となった。

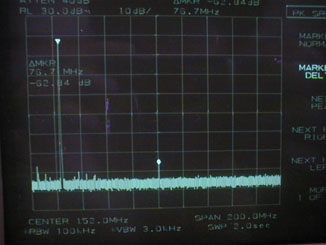

スプリアス特性
2fでの減数量は62.8dB。
ミニFMには十分な送信出力
最大で50ｍWの出力が得られます。
また連続的に出力を0.5mWまで可変できますので、
使用するアンテナによりかわる電界レベルを調整し
サ−ビスエリアをセットできます。

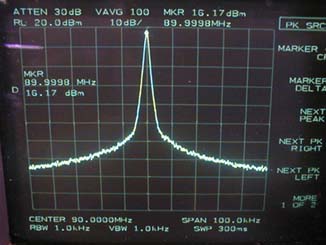

出力16.17dB（90MHzにて）
広ＰＬＬロック範囲
スイッチのみで無調整で７０〜９９．９ＭＨｚ０．１ＭＨｚステップでセット可能。
（スイッチ追加で７０〜１２０ＭＨｚまでロック可能 ）
オリジナル外部アンテナ
GP-FM/L
受注生産いたします。ご注文はメ−ルにて保証耐入力 ７０Ｗ
1/4λ垂直偏波
指定中心周波数±1MHｚ
ＶＳＷＲ1.5以下
ケーブル20m付

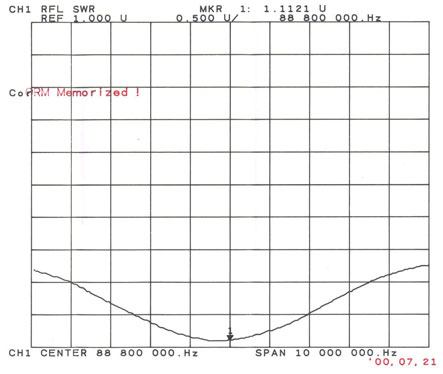

中心周波数88.8MHzのときのVSWR特性
オリジナルモ−ビルアンテナ
M-FM/4
1/4λモ−ビルホイップ
指定中心周波数±1MHｚ
VSWR1.5以下
全長約1ｍ
マグネット台、ケーブル4m付
