FM-Misty 獨特的送信器限量販賣
預約訂購生產.以E-Mail預訂!(額外款式或特別的樣式另外估價)

哪裡獨特呢!

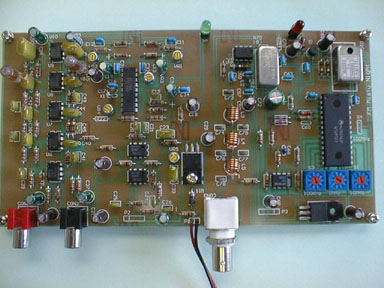

立體音調變器的一片基板再配合FM立體音用的低通濾波器而製造成的FM送信器

功能

濾波器
1. 15KHz 8th 柴比雪夫濾波電路

19KHz衰減到35dB
2.19KHz指標信號

透過濾波器之前的信號

透過濾波器後的信號

3. 53KHz MPX複合信號 .

未透過MPX濾波器

透過MPX濾波器後

4. 100MHz n=3的pi型濾波器

FM帶濾波器.

以FM帶低通濾波器76MHz介入耗損到0.1dB,90MHz到0.2dB,
152MHz到48dB,180MHz到63dB
駐波比變成在1.2以下

混附現象
在-50dB以下

-62.8dB at Second harmonics.

送信出力
76MHz之間 90MHz呈現50mW

90MHz出力16.17dB

PLL鎖定範圍
70.0到99.9MHz之間每0.1MHz可變化 (若額外加裝開關70到120MHz之間可鎖定)

立體音分離度
超過40dB (依IC目錄的性能)

輸出端子
BNC

立體音輸入端子
RCA

電源電壓 AC 110V

電流 200mA

Misty製造的天線

期待您的訂購

請E-Mail給我們

耐輸入 70W
木瓜天線
指定空中波帶駐波比(VSWR)在1.5以下

1/4wave mobile天線
正負1MHz中心頻率駐波比1.5以下
全長約1m

只要有這套裝置馬上就能開始高音質的迷你小調頻廣播電台
附有AC電源,伸縮式天線,專用的外盒
性能與獨特FM-Misty送信器相同

Mobile天線及迷你小調頻廣播電台套組的照片
